レーザースペクトラムアナライザ SPG-V500

ポリクロメータ式 光スペクトラムアナライザだからこそ実現できる
高分解能リアルタイム高速測定
マルチモードファイバにより精密な光学調整からも解放

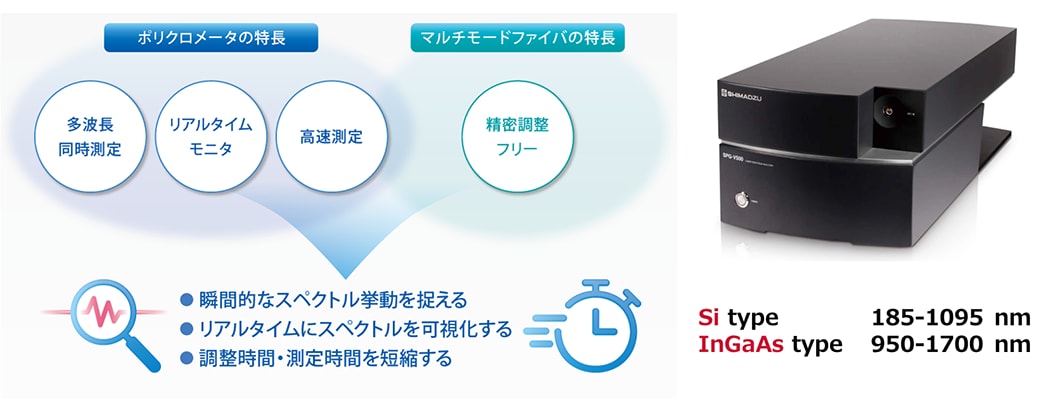

ポリクロメータの特長、マルチモードファイバの特長

SPG-V500は、一定範囲のスペクトル情報(波長・強度)を同時かつ高速に測定できる、ポリクロメータ式 光スペクトラムアナライザです。
マルチモードファイバ入力と高分解能を両立しており、レーザーの研究開発から組立・調整・検査まで、あらゆる場面でレーザー測定を効率化します。
紫外・可視・近赤外(UV・VIS・NIR)に対応した「Si type」と、近赤外・短波長赤外(NIR・SWIR)に対応した「InGaAs type」があります。





特長

瞬間的なスペクトル挙動を捉える

分光した光をイメージセンサで多波長同時に、高速で検出可能なポリクロメータの原理により、一定範囲の波長を同時測定し続けるため、瞬間的にしか発生しないスペクトルを測定できます。モードホップを捉えたり、パルスレーザーの測定も可能です。レーザーの研究開発や異常検知に貢献します。
最小積分時間は、Si type:6µs~、InGaAs type:21µs~です。

モードホップ測定の様子

半導体レーザー(波長:1060 nm)
その他のレーザー測定例(動画)はこちら



リアルタイムにスペクトルを可視化する

連続的かつ高速に多波長を測定することで、スペクトルをリアルタイムに可視化できます。
スペクトルの様子を見ながら調整したり、温度や電流の変動に伴うスペクトル変化からレーザーの安定性を評価できます。


調整時間・測定時間を短縮する

マルチモードファイバ(MMF)入力により、精密なアライメント調整は不要で、セットアップ時間を短縮できます。
また、複数波長を瞬時に測定するため、スペクトルの高速測定が可能です。マルチモードファイバでも高分解能であり、効率的なスペクトル測定を実現します。
※InGaAs typeはシングルモードファイバにも標準で対応しています。

デモ機の貸出も行っております
リアルタイム測定と使いやすさをお試しください



スペクトル挙動を可視化するソフトウェア

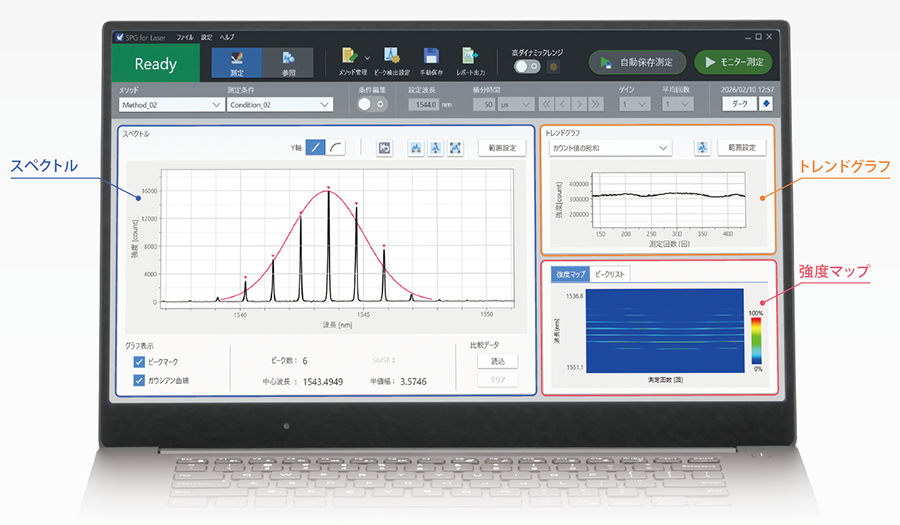

SPG for Laser

レーザー測定に特化した「SPG for Laser」は、レーザー測定をサポートする機能を備えており、簡単にスペクトル挙動を可視化できます。
PC制御で直感的に操作できます。

制御ライブラリDLL(C#)およびサンプルソフトウェア(C#、Python、LabVIEW)を提供しています。電流特性や温度測定の自動測定など、用途に最適化した自作ソフトウェアを開発できます。



高ダイナミックレンジ測定をスピーディーに

高ダイナミックレンジモード※1を追加することで、サイドモード抑圧比(SMSR)を高速で測定できます。
Si type、InGaAs typeのいずれも、最高60 dBのダイナミックレンジを1秒以下で測定します。さらに、Si typeでは、最高70 dBのダイナミックレンジを2秒以下で測定可能です。※2

  • ※1 オプション品です。
  • ※2 ダイナミックレンジは、最小積分時間によって決まります。


製品ラインアップ

紫外・可視・近赤外(UV・VIS・NIR)に対応した「Si type」と、近赤外・短波長赤外(NIR・SWIR)に対応した「InGaAs type」があります。

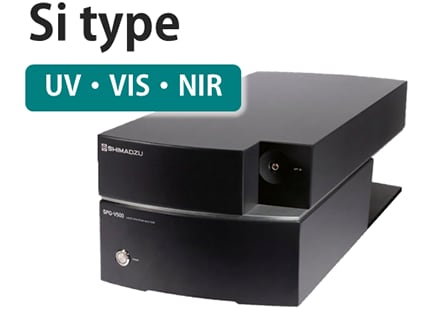

Si type

・対応波長:185~1095 nm
・波長分解能 40 pm以下で高速測定
・高ダイナミックレンジ:最高70 dB

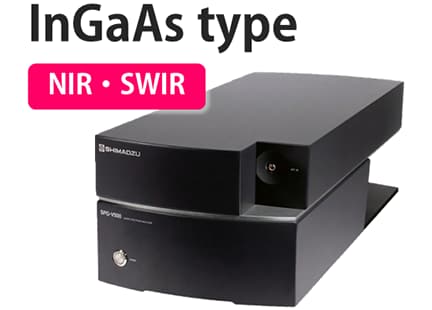

InGaAs type

・対応波長:950~1700 nm
・波長分解能 50 pm以下で高速測定
・高ダイナミックレンジ:最高60 dB

用途事例

SPG-V500は、高分解能でリアルタイム・高速測定が可能です。その特長を活かし、以下のような用途にお使いいただけます。



●モードホップ測定

瞬間的なスペクトルの変化を捉えられるため、モード競合の状態からモードホップ発生までを連続して測定・記録できます。温度や電流の変化による波長シフトを捉えることで、モードホップ発生要因の特定に貢献します。レーザー製造工程でのモードホップ検査にも使えます。

半導体レーザー(波長:880 nm)
その他のレーザー測定例(動画)はこちら

●スペクトルのリアルタイムモニタ

スペクトルの変化をリアルタイムで可視化しながら調整作業を行えます。調整と測定を同時に行うことができ、円滑で効率的な組立調整を可能にします。





●パルスレーザーの測定

多波長同時測定により、パルスレーザの測定にも対応します。積分時間をパルス周期に合わせることで1パルスごとのスペクトル変化を取得できます。※

  • ※測定可否はレーザーの繰り返し数や出力などの条件により変わります。




●温度特性・電流特性検査の効率化

高速測定により、検査時間を短縮できます。詳細な温度特性や電流特性の測定も効率的に行えます。
光入力が容易なマルチモードファイバを使えるため、LDチップテスターなどの自動機にも最適です。制御ライブラリDLL(C#)を提供しており、他機器と連携した制御も可能です。





モードホップ・モード競合を捉える

●モードホップ抑制と、レーザー出力の安定化
●単一周波数レーザーのサイドピーク抑制

パルス光を捉える

●検出困難なパルスレーザーのスペクトル測定を実現

レーザーの品質評価・検査を効率化する

●半導体レーザー(LD)の波長検査を自動化
●レーザースペクトルの電流特性・温度特性評価
●LDベアチップの詳細スペクトル検査
●面発光レーザー(VCSEL)や自動運転向けセンサ(LiDAR)の波長の全数検査
●エキシマレーザー(193 nm)の測定
●多波長レーザー光源の連続測定(波長測定)

レーザーの光学調整を短縮する

●外部共振型レーザーの調整時間を短縮
●266 nmレーザーの基本波~第4高調波のスペクトル測定
●シングルモードレーザーにおけるサイドモードの挙動検出

ユーザーインタビュー

製品情報

SPG-V500

SPG-V500(Si type)

レーザースペクトラムアナライザ SPG-V500(Si type)

  • 対応波長:185~1095 nm
  • 波長分解能 40 pm以下で高速測定

SPG-V500(InGaAs type)

レーザースペクトラムアナライザ SPG-V500(InGaAs type)

  • 対応波長:950~1700 nm
  • 波長分解能 50 pm以下で高速測定
  • 高ダイナミックレンジ測定(60 dB)にも対応可能
