ポリクロメータ式 光スペクトラムアナライザ(OSA)レーザースペクトラムアナライザ SPG-V500(InGaAs type)

波長950 nmから1700 nmまで
『高い波長分解能』と『瞬間的な分光測定』

一定範囲のスペクトル情報(波長・強度)をリアルタイムかつ高速に検出することができる光スペクトラムアナライザです。
マルチモードファイバ入力により、光学調整の手間を削減し、波長950~1700 nmのレーザー測定を効率的に行えます。

レーザースペクトラムアナライザ SPG-V500

●波長範囲 185 nm~1095 nmの Si type はこちら

●SPG-V500シリーズの特長・用途事例はこちら

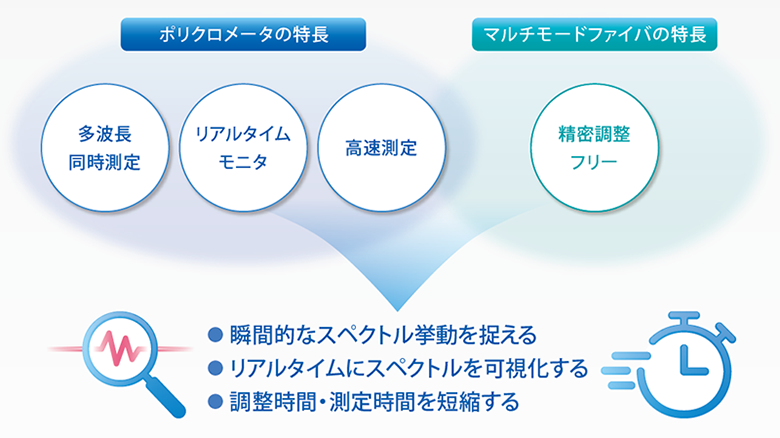

特長

  • 多波長同時測定により、スペクトル挙動が一目瞭然
    アレイセンサで瞬間的に多波長の分光スペクトルを取得します。設定された積分時間分のスペクトル取得を繰り返すことで、スペクトルの経時変化を可視化します。InGaAs typeの最小積分時間は21 µs~です。
    モードホップやモード競合などの瞬間的なスペクトル挙動を捉えられるほか、パルスレーザーの測定も可能です。

  • 簡単セットアップ+高分解能・高速測定で時間短縮
    シングルモードファイバはもちろん、マルチモードファイバでも波長分解能は50 pm以下です。精密な光学調整は不要で、光ファイバを光源に向けるだけで測定でき、セットアップ時間を削減します。
    多波長を同時測定するため、測定にかかる時間も一瞬です。
    セットアップから測定までのトータル時間を短縮します。




用途事例

レーザーの波長測定にかかる時間の短縮はもちろん、モードホップなどの縦モードの挙動を可視化することで、レーザー光源やレーザーモジュールの開発スピード向上や製造コスト削減を実現します。

●温度や電流条件を振ったレーザー特性検査をタクトタイム内で実現
●光通信用レーザーの性能評価
●LiDAR用パルスレーザーの測定
●LDチップの全数検査
●レーザー光源の異常検知・品質改善
●WDM(波長分割多重)伝送システムの長期信頼性試験
●DFBレーザー、DBRレーザー、波長可変レーザー(ITLA)の検査

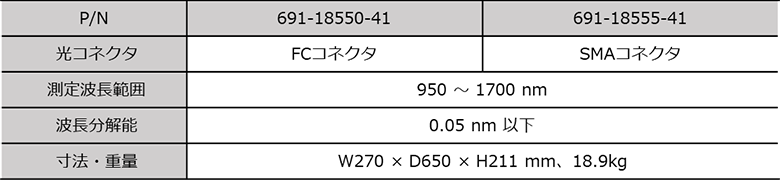

仕様

仕様


詳細はカタログをご参照ください。



オプション

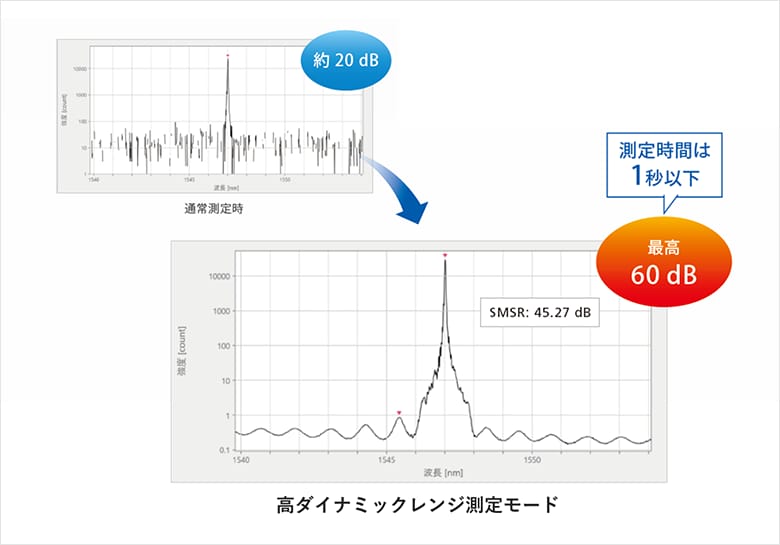

HDR Setting Disc(高ダイナミックレンジ測定)

オプション

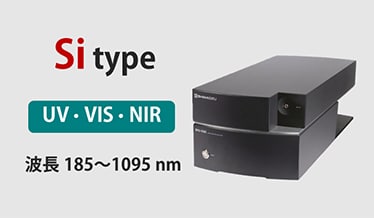

波長185~1095 nm対応モデルはこちら

Si type
