水中光無線通信装置MC100は、レーザー光を使用して水中における数十Mbpsクラスの近距離高速無線通信(最大10m)を可能にする光モデムです。
用途
- 海中ドッキングステーションでのデータ送受信
- 水中大容量データの送受信
特長
- 95Mbps以上での高速通信が可能です。
- 2色の光源(青/緑)による全二重双方向通信が可能です。
- 深海にて使用可能です。（水深3500m相当耐圧）
- 小型軽量です。
- オプションで標準水中ケーブル（長さ2m）が選択可能です。
仕様
| 通信仕様 | 最大通信速度 | 95 Mbps |
|---|---|---|
| 最大通信距離 | 10 m（水中減衰量0.5 dB/mのとき） | |
| 通信規格 | 100 BASE-TX | |
| 電気的仕様(*1) | 消費電力 | 5 W以下 |
| 電源 | DC24 V | |
| インターフェース | SubConn社製コネクタ：DBH13 M | |
| 通信部光学仕様 | 光源／波長 | 可視光レーザー／450 nm（青色）、520 nm（緑色） |
| 光出力／レーザークラス | 5 mW 未満／クラス3R JIS C 6802:2018 | |
| 質量（空中重量）(*1) | 約3 kg（付属品を除く） | |
| 質量（水中重量）(*2) | 約1.6 kg（付属品を除く） | |
| 耐温度性能 | 動作温度範囲 | -5 °C～40 °C |
| 保存温度範囲 | -20 °C～60 °C | |
| 耐水圧性能 | 36 Mpa以上（3500 m 耐水圧相当） | |
- (*1)青色発光、緑色発光それぞれについての仕様となります。仕様に関しては予告なく変更することがございます。
(*2)水中重量は参考値となります。 - 仕様に関しては予告なく変更することがございます。

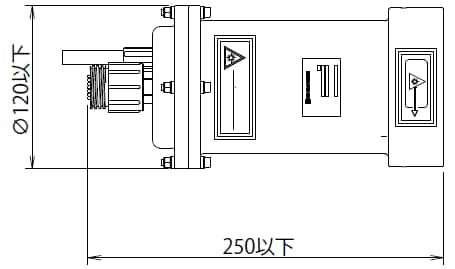

外形寸法
- 青色発光、緑色発光共通。付属品は除く。
- （単位：mm）
1. 短距離通信モジュール MC100（2020年発売）
- 海中充電ステーションとのドッキング時に、高速で大容量のデータ回収が可能。
| 通信速度 | 最大95 Mbps |
|---|---|
| 通信距離 | ~ 10m |
| 通信エリア |
約10 度 |
| 耐水圧性能 |
36 Mpa以上（3500 m 耐水圧相当） |
2. 中距離通信モジュール MC500 (2022年6月発売)
- 水中ロボット間を想定した中距離通信が可能
- 水中ロボットの無線利用も可能
| 通信速度 | 最大20 Mbps |
|---|---|
| 通信距離 | ~ 80m |
| 通信エリア |
約40 度 |
| 耐水圧性能 |
31 Mpa以上（3000 m 耐水圧相当） |
