『分光』のお悩みを、島津が一緒に考えます

はかる

各種光学特性（発光・透過・反射）の測定に関するソリューション



製品

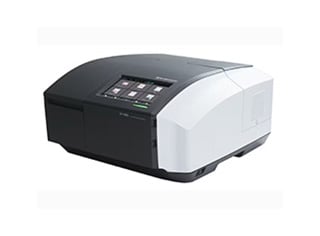

分光光度計

分光光度計

  • 紫外可視近赤外 (UV-Vis-NIR)
  • フーリエ変換赤外 (FTIR）
  • 蛍光分光 (RF) / ラマン分光 (Raman)

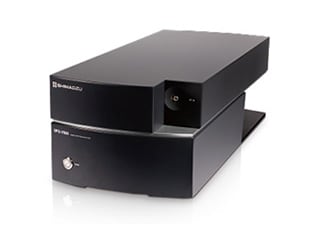

光スペアナ

光スペアナ

  • 同時多波長測定で波長挙動を捉える
  • マルチモードファイバで高分解能
  • 深紫外 ~ 近赤外 までの波長対応

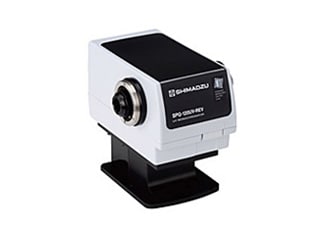

組込用 分光器

組込用 分光器

  • 様々な光を高効率低迷光で分光
  • 光学特性に合わせシステム構築可能
  • 深紫外 ~ 近赤外 までの波長に対応

カスタマイズ（システム構成例）

大面積光学素子、光検出素子、イメージセンサ、蛍光材料、液晶ディスプレイ、膜厚モニタ、プラズマ発光モニタ 等

カスタマイズ写真
カスタマイズ写真



お問い合わせ

つくる

分光器設計分光器設計(光学配置など)・回折格子選定などに関するソリューション



分光器から素子まで自社で設計/開発/製造

分光器から素子まで自社で設計/開発/製造

光学配置例

一般光学配置例

リトロー（Littrow）型分光器への応用 1.格子溝はレーザの2光束干渉法を利用したホログラフィック露光法により光の精度で製作します。このため機械刻線回折格子に比べ、溝の周期誤差による迷光が極めて少ない回折格子が得られます。 2.イオンビームエッチング法により格子溝にブレーズ加工するため、特定の波長域で高効率のブレーズドホログラフィックグレーティングを提供できます。 3.単位長さあたりの溝本数が多く、高密度の回折格子が製作出来ます。 4.高密度の回折格子は高い光学的分解能を必要とする用途に適しています

リトロー（Littrow）型分光器への応用

格子溝はレーザの2光束干渉法を利用したホログラフィック露光法により光の精度で製作します。このため機械刻線回折格子に比べ、溝の周期誤差による迷光が極めて少ない回折格子が得られます。 1.イオンビームエッチング法により格子溝にブレーズ加工するため、特定の波長域で高効率のブレーズドホログラフィックグレーティングを提供できます。 2.単位長さあたりの溝本数が多く、高密度の回折格子が製作出来ます。 3.高密度の回折格子は高い光学的分解能を必要とする用途に適しています

ツェルニ ターナー（Czerney‐Turner）型分光器への応用

フラットフィールド ポリクロメータ用凹面回折格子マウント 1.凹面回折格子は平面回折格子と異なり、凹面鏡などの結像素子を用いずに分光光学系を構成できるという利点があります。このため各種分析機器をはじめ、バイオ、メディカル機器などの広い分野で用いられています。

フラットフィールド ポリクロメータ用凹面回折格子マウント

定偏角モノクロメータ用凹面回折格子マウント 凹面回折格子は平面回折格子と異なり、凹面鏡などの結像素子を用いずに分光光学系を構成できるという利点があります。このため各種分析機器をはじめ、バイオ、メディカル機器などの広い分野で用いられています。

定偏角モノクロメータ用凹面回折格子マウント

応用例（レーザー）

外部共振器やパルス圧縮，パルス伸長といった各種レーザ用途に適した回折格子です。 TM偏光（S偏光）※を用いることにより広い波長帯域で高い回折効率を得ることができます。 高精度な二光束干渉による露光によって製作されたマスタ回折格子のレプリカ品で品質が安定しています。 レーザオプティクスとして優れたマスタから製作したレプリカ9種をラインナップしています。ご要望に応じて、レーザ耐性、基板材質、外形寸法などカスタマイズに対応します。

波長可変単色レーザ（Littman配置）への応用

外部共振器やパルス圧縮，パルス伸長といった各種レーザ用途に適した回折格子です。 TM偏光（S偏光）※を用いることにより広い波長帯域で高い回折効率を得ることができます。 高精度な二光束干渉による露光によって製作されたマスタ回折格子のレプリカ品で品質が安定しています。 レーザオプティクスとして優れたマスタから製作したレプリカ9種をラインナップしています。ご要望に応じて、レーザ耐性、基板材質、外形寸法などカスタマイズに対応します。

パルス伸長・圧縮への応用

応用例（紫外域 VUV / XUV / EUV）

ラミナー型レプリカ回折格子（真空紫外・軟X線領域用）分光系配置図 ・真空紫外領域（VUV）から軟X線領域の収差補正型フラットフィールドポリクロメータ用凹面ラミナーレプリカ回折格子です。0.6nm～200nmの波長に対応した幅広いライナップを取り揃えております。 ・ラミナー形状による高次光の少なさ、ホログラフィック法による迷光の少なさ、さらに、非球面波露光法による収差補正機能での高分解能を備えた回折格子です。

分光系配置図

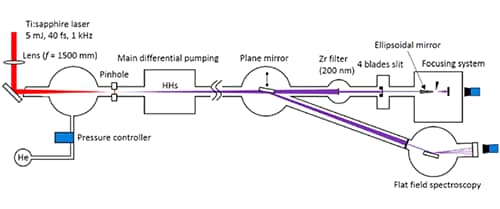

高次高調波発生装置 ・1980年代後半に発見された高次高調波は、93年にその発生原理が解明されて以降、新しい光技術として飛躍的な進展を遂げてきました。軟X線領域におけるコヒーレント光源としての開発に始まり、その応用範囲はアト秒光科学からさらに様々な領域に広がっています。東京大学の岩崎教授・本山助教らのチームは、高次高調波発生装置を分光器まで含めて自作し、先端的な研究に取り組んでいます。

高次高調波発生装置

特集！　軟X線、高次高調波向け回折格子　ユーザーインタビュー記事　はこちら
