概要
有機E L パネルの光をバンドルファイバよりSPG-120シリーズに取りこみ、波長を移動させながら光信号を検出することで、スペクトルを取得することができる構成です。測定点を移動させることで、面内の多点分光測定が可能です。

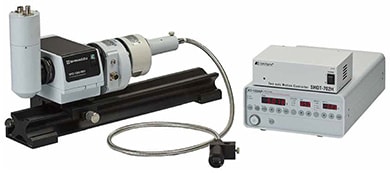

構成(SPG-120S-REVの場合)
部品番号(P/N) | 名 称 |
---|---|
691-05670-01 | SPG-120S-REV フィルタチェンジャセット |
691-05147-□□ | スリット ※2個必要 |
691-06737-□□ | 次数分離フィルタ |
691-06550 | コントロールアンプAT-120AP |
691-06477-04 | チョッパユニット AT-120CH |
691-06488-01 | ホトマルホルダ AT-120PM |
691-06243-02 | バンドルファイバホルダAT-120FH |
015-90006-52 | バンドルファイバ |
691-06220 | バンドルファイバ集光レンズ |
088-50666-07 | USB対応GP-IBコントローラ |
691-06379 | 光学ベンチセット |
他社購入品
モータコントローラ | SHOT-702H | シグマ光機 | |
---|---|---|---|
USB2.0ケーブル | TypeAオス-TypeBオス | (メーカー不問) |
