光学デバイス/レーザ機器平面ブレーズド ホログラフィック 回折格子

特性

測定値であり保証値ではありません

図12 ブレーズド ホログラフィック 回折格子のAFM 写真

図12 ブレーズド ホログラフィック 回折格子のAFM 写真

溝本数 900 本/mm
ブレーズ波長 1200nm
ブレーズ角 33 °
図13 ブレーズド ホログラフィック 回折格子の触針式表面形状測定装置による断面形状

図13 ブレーズド ホログラフィック 回折格子の触針式表面形状測定装置による断面形状

溝本数 900 本/mm
ブレーズ波長 270nm
ブレーズ角 7 °

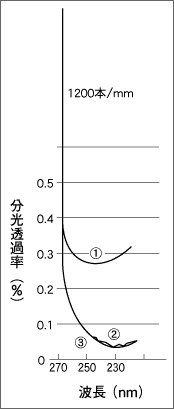

図14 グレーティングの迷光の比較

図14 回折格子の迷光の比較(NaI フィルタ使用)

  1. 機械刻線回折格子
  2. ブレーズド ホログラフィック 回折格子(BHG)
  3. ホログラフィック 回折格子(HG)
図15 +1 次回折光の写真による迷光の比較例

図15 +1 次回折光の写真による迷光の比較例

  1. 機械刻線回折格子
  2. ブレーズド ホログラフィック 回折格子(BHG)
