海洋機器MC100水中光無線通信装置

目次

水中光無線通信装置MC100は、レーザー光を使用して水中における数十Mbpsクラスの近距離高速無線通信(最大10m)を可能にする光モデムです。

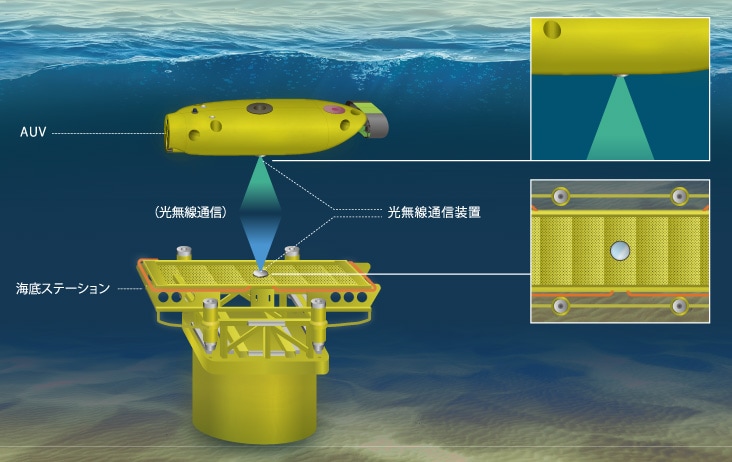

用途

  • 海中ドッキングステーションでのデータ送受信
  • 水中大容量データの送受信
用途

特長

  1. 95Mbps以上での高速通信が可能です。
  2. 2色の光源(青/緑)による全二重双方向通信が可能です。
  3. 深海にて使用可能です。(水深3500m相当耐圧)
  4. 小型軽量です。
  5. オプションで標準水中ケーブル(長さ2m)が選択可能です。

仕様

通信仕様 最大通信速度 95 Mbps
最大通信距離 10 m(水中減衰量0.5 dB/mのとき)
通信規格 100 BASE-TX
電気的仕様(*1) 消費電力 5 W以下
電源 DC24 V
インターフェース SubConn社製コネクタ:DBH13 M
通信部光学仕様 光源/波長 可視光レーザー/450 nm(青色)、520 nm(緑色)
光出力/レーザークラス 5 mW 未満/クラス3R JIS C 6802:2018
質量(空中重量)(*1) 約3 kg(付属品を除く)
質量(水中重量)(*2) 約1.6 kg(付属品を除く)
耐温度性能 動作温度範囲 -5 °C~40 °C
保存温度範囲 -20 °C~60 °C
耐水圧性能 36 Mpa以上(3500 m 耐水圧相当)
  •
  • (*1)青色発光、緑色発光それぞれについての仕様となります。仕様に関しては予告なく変更することがございます。
    (*2)水中重量は参考値となります。
  • 仕様に関しては予告なく変更することがございます。

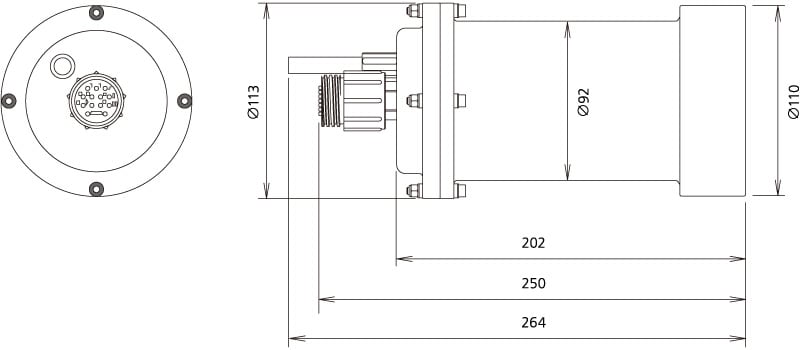

外形寸法

  • 青色発光、緑色発光共通。付属品は除く。
  • (単位:mm)
外形寸法



1. 短距離通信モジュール MC100(2020年発売)

  • 海中充電ステーションとのドッキング時に、高速で大容量のデータ回収が可能。
通信速度 最大95 Mbps
通信距離 ~ 10m
通信エリア

約10 度

耐水圧性能

36 Mpa以上(3500 m 耐水圧相当)

短距離通信モジュール MC100(2020年発売)



2. 中距離通信モジュール MC500 (2022年6月発売)

  • 水中ロボット間を想定した中距離通信が可能
  • 水中ロボットの無線利用も可能
通信速度 最大20 Mbps
通信距離 ~ 80m
通信エリア

約40 度

耐水圧性能

31 Mpa以上(3000 m 耐水圧相当)

中距離通信モジュール MC500 (2022年6月発売)
