柔軟な二重化構成
二重化したいユニット／モジュールのカードを並べて装着するだけで、二重化構成が可能です。カード上にスイッチなどの設定が不要なため、交換用に同じカードがあれば、スムーズに交換できます。
監視制御システムMETRISｰG5
ハードウェア

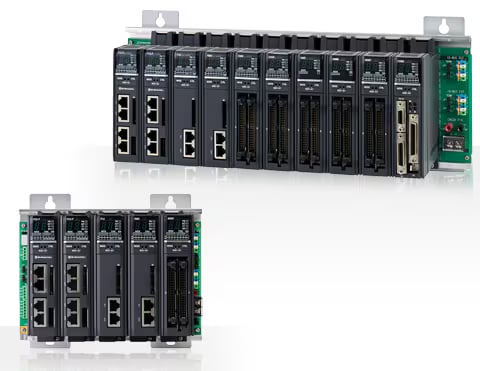

省スペース化、省エネルギー化
当社の従来品に比べ、制御ステーションの容積は60%減、消費電力は30%減を実現しています。ベースやモジュールのバリエーションを豊富にしたことで、小規模なシステムを、設置場所に悩むことなくスマートに実現できます。
ソフトシミュレータによる評価
複数の制御ステーションを、パソコン1台で再現するソフトシミュレータを提供しています。制御プログラムを、プラント現場にインストールする前に、ソフトシミュレータで予めテストをおこない、安全を確認できます。
ソフトシミュレータの利活⽤
ソフトシミュレータを、他社システムとデータ連携させることで、コンパクトな監視システムにも利⽤しています。
-
他社システム -
ソフトシミュレータ -
オペレータコンソール
オペレーション

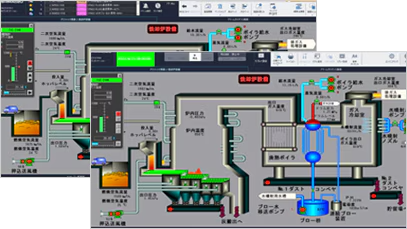

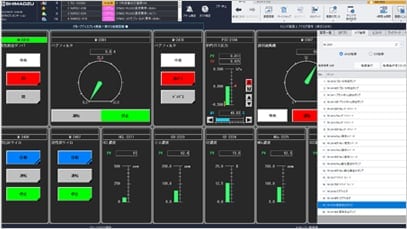

親しみやすいユーザーインタフェース
ユーザーの使用頻度に応じた情報配置、不要な情報に惑わされないシンプルな操作性、階層化によるストレスフリーを実現しました。
-
- 【お気に入り】
-
ユーザーごとにお気に入りの画面配置が保存可能
-
- 【タグ検索】
-
信号やパネルから関連するオペレーション画面を自動検索

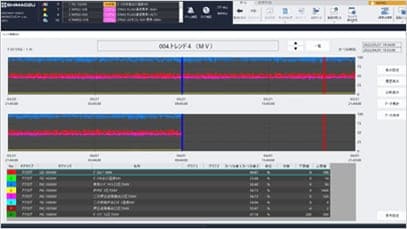

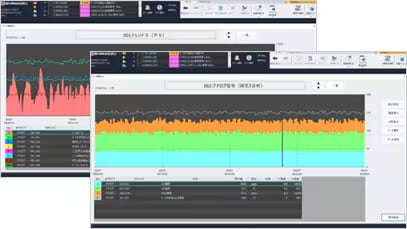

データ利活用のために強化したトレンドグラフ
プラント運転操作やトラブル対応するときに、現場からの計測データを、迅速かつ正確に調査・解析するために役立つ機能を標準装備しました。
-
- 【過去と現在データのグラフ表示】
-
過去と現在のデータ推移を同時に表示して確認
-
- 【折れ線と棒線のグラフ表示】
-
データの相関関係やデータ傾向をわかりやすく表示
プラントの安全と安心を守る操業支援
オペレータコンソールに標準装備された監視機能を有効活用することで、プラントの監視制御だけでなく、
プラントの安全と安心をサポートする操業支援などのソリューションにも採用されています。
-
- 【グラフィック画面リプレイ機能】
-
グラフィック画面とパネルに過去データをリプレイ表示
-

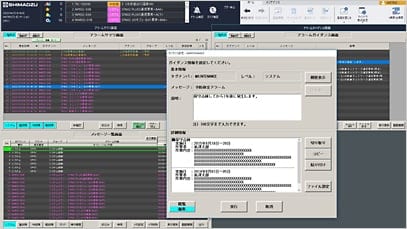

- 【アラームガイダンス機能】
-
アラームに関する情報を直接入力、またはファイル保存でノウハウ蓄積
-

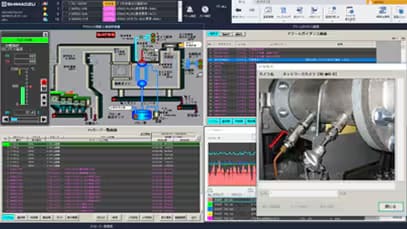

- 【フィールドモニタ機能（映像監視機能）】
-
計測データや画像データを組み合わせた遠隔監視
-

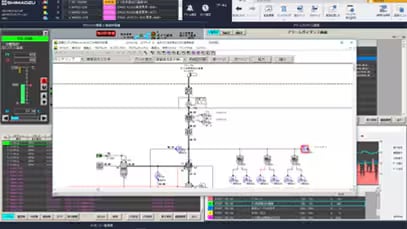

- 【図面モニタ機能】
-
アラームやパネルから、制御プログラムの状態を図面でモニタリング
ユーザー独自の製品利用を実現するためのライブラリ提供
オペレータコンソールに蓄積されたプラント運転データを、オペレータコンソール以外のWindowsパソコンからアクセスできるライブラリ（開発キット）を提供しています。
ユーザーが独自の機能を追加開発することも可能です。
ライブラリ提供(開発キット)
信号データのほか、トレンドや帳票のヒストリカルデータを参照できます。
-
制御ステーション -
オペレータコンソール -
Windows パソコン
エンジニアリングツール
親しみやすいユーザーインタフェース
ユーザーの使用頻度に応じた情報配置、不要な情報に惑わされないシンプルな操作性、階層化によるストレスフリーを実現しました。
-

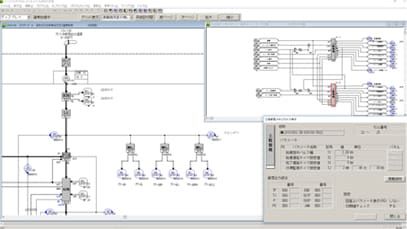

- 【長期保守に最適な｢図面=制御プログラム｣を実現）】
-
演算ブロックを組み合わせた図面が、そのまま制御プログラムに
-

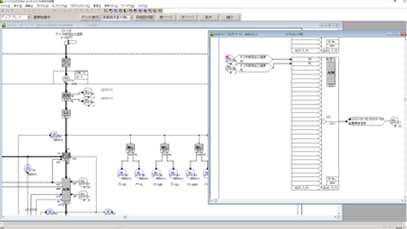

- 【制御プログラムのトレース機能】
-
図面から図面に信号の流れをトレース、迅速な原因解析が可能

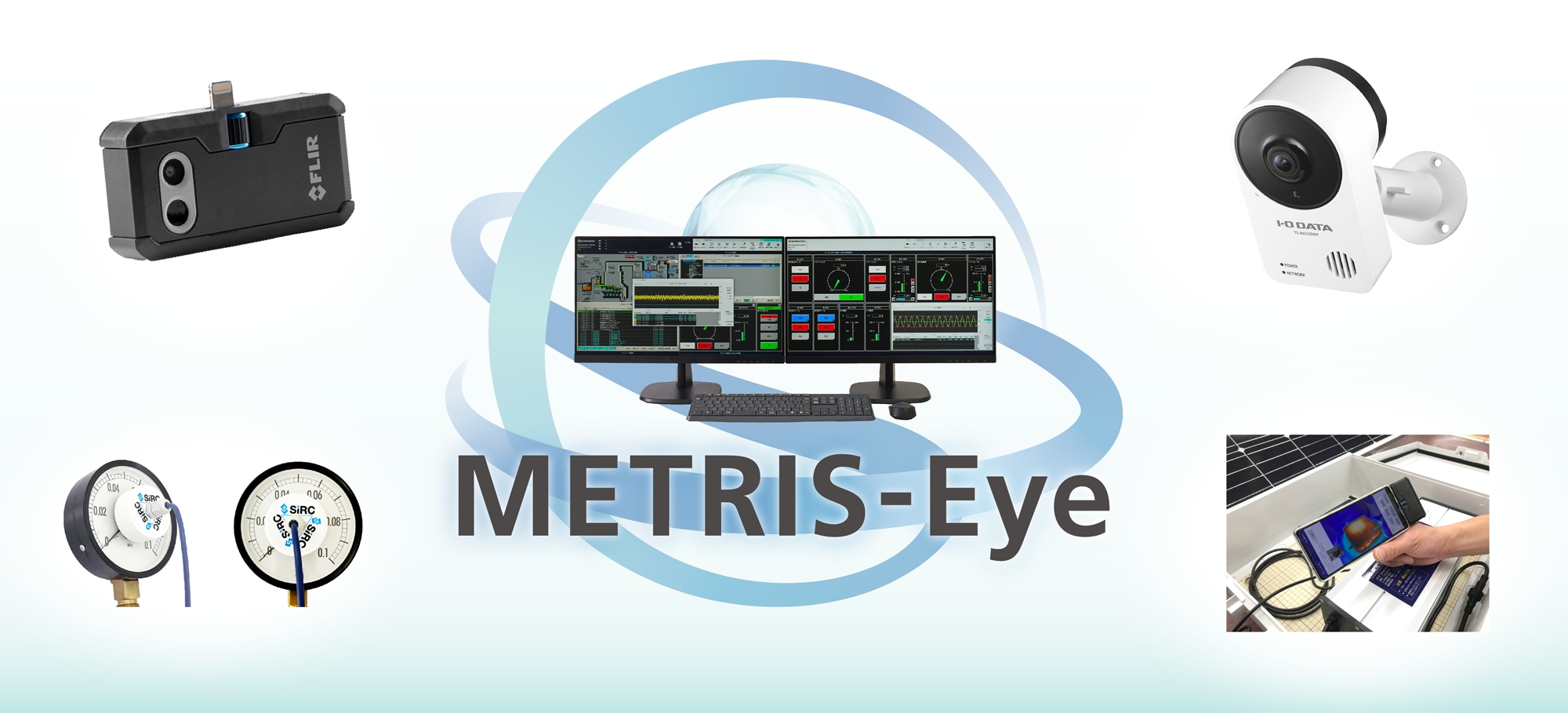

監視システムMETRIS-Eye
フィールドのアナログ計器を遠隔監視
監視端末は、映像やデータをリアルタイム表示するほか、収集したデータのグラフ表示、帳票化をサポート。

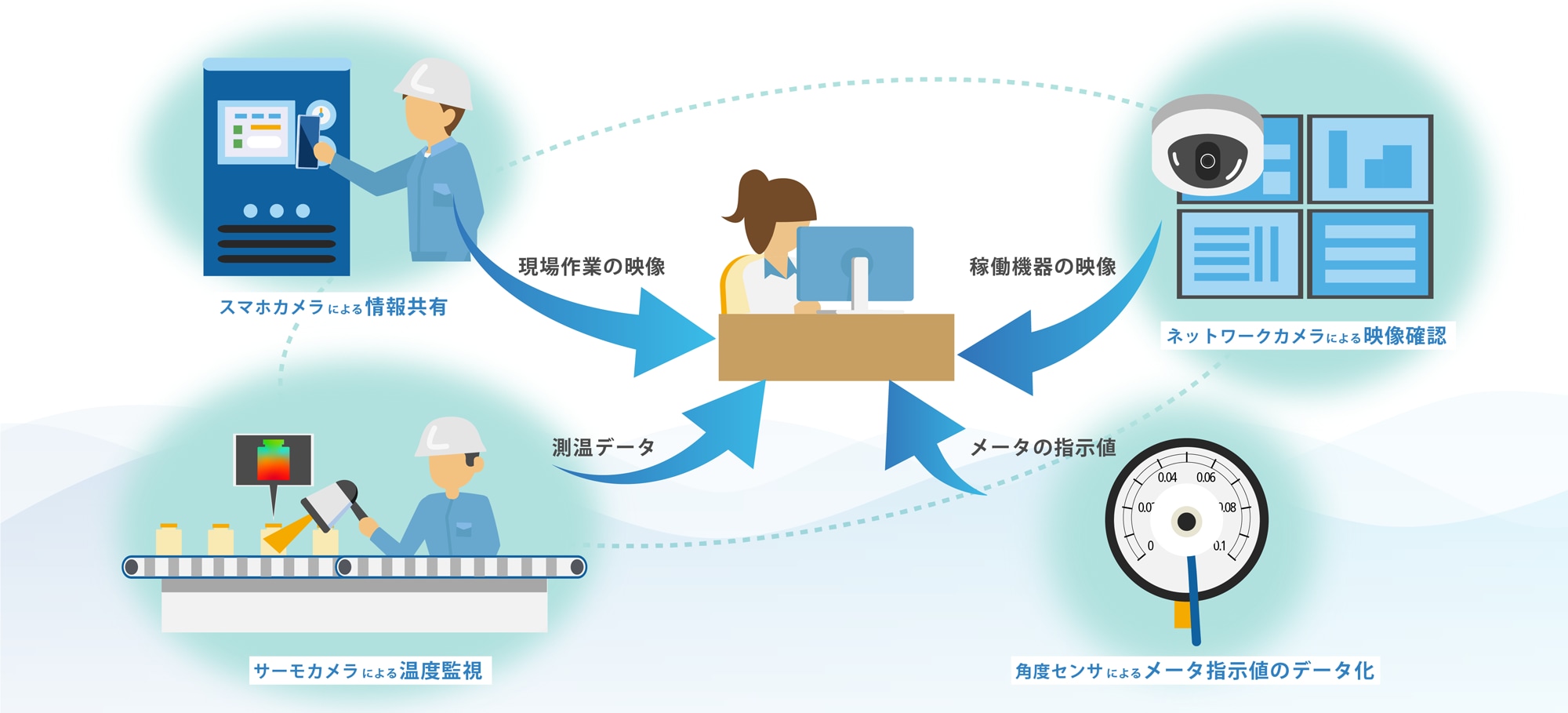

後付け機器を利用してフィールドを可視化
フィールドの作業状況、検査データの共有、稼働中の機器監視、メータの指示値監視など、現場のさまざまな状態監視を工事費不要で安価に実現します。
システム仕様
| 項目 | 仕様 |
|---|---|
| 監視端末（パソコン） | 1台（複数台の場合、応相談）、METRIS-G5との連携も可。 |
| NWカメラ・サーモカメラ | 登録台数 最大50台 （サーモカメラ・スマホカメラはそのうち10台まで） 監視端末での同時表示４台 撮影周期 最短10秒 |
| 角度センサ | 登録台数 最大100台 （ゲートウェイ端末1台につき角度センサ10台、 ゲートウェイ端末は最大10台まで） サンプリング周期 10秒 |
| フィールド→監視端末の通信手段 | Wifi無線、LTE携帯電話回線、有線LAN |
