非球面鏡トロイダルミラー TRシリーズ光学配置例・使用例

光学配置例

光学配置例

点光源とミラー(A-O)、ミラーと焦点(O-B)、の距離ℓが等しい場合の配置例

使用例

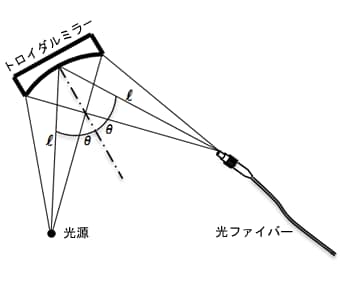

1. 光ファイバーへの集光

レンズを用いないため、色収差なしにあらゆる波長の光を集光できます。

光ファイバーへの集光

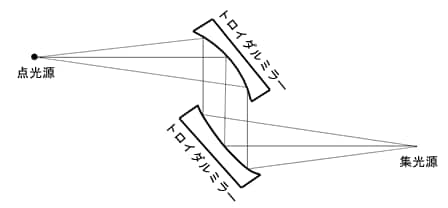

2. 90°折り返し光学系

(例:偏角90°のパラボラミラー代替)

偏角90°のトロイダルミラーを用いてシンプルな光学系を実現できるため、容易に光軸調整を行うことができます。

90°折り返し光学系

3. 省スペース化

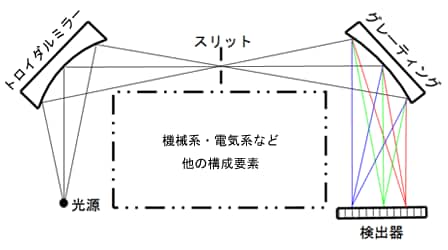

機械系・電気系等、他の構成要素との干渉を少なくすることで、省スペース化が可能です。

省スペース化
