標準品リスト及びコード番号表
| コード番号※ | 軸上焦点 距離 f(mm) |
軸外焦点 距離 f′(mm) |
軸外し角 θ(°) |
外形 W×H (mm) |
有効領域 FA (mm) |
中心厚 T (mm) |
|---|---|---|---|---|---|---|
| SPA275-07-6060 | 275 | 279.1 | 7 | 60×60 | φ56 | 16 |
| SPA350-03-4040 | 350 | 351 | 3 | 40×40 | φ36 | 10 |
- ※コード番号の表し方
仕様
| 種別 | レプリカ放物面鏡※1 |
|---|---|
| 基板材質 | ソーダガラス |
| 外形（W, H）寸法公差 | 0/－0.2mm |
| 中心厚(T)公差 | ±0.2mm |
| 軸上焦点距離(f)公差 | ±0.5% |
| 軸外し角(θ)公差 | ±10′ |
| 形状精度 | λ/6 以内※2 |
| 有効領域 | 標準品リスト参照 |
| コーティング | Aｌ（アルミニウム） |
| キズ | 80－50(MIL-O-13830A) |
- ※1:放物面は樹脂にて形成されています。
- ※2:λ=632.8nm
- ※RoHS指令（10物質）対応品
- ※保管温度条件: 0℃以上50℃以下 50%RH以下（結露しないこと）ただし、0℃以上40℃以下の場合80%RH以下（結露しないこと）

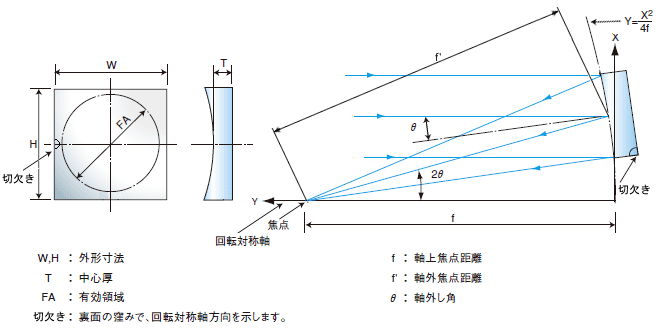

概略図
- ※改良のため、予告なく仕様を変更する場合がありますのでご了承ください。
上記標準品以外についても承ります。お問合せください。
OEM価格も用意しております。ご相談ください。
