Transmission Grating
透過型回折格子は，島津が得意とするホログラフィック露光技術とエッチング技術により製作した透過型光学系の小型分光器に適した回折格子です。
特長
- アライメントエラーの影響が少なく取付が容易です。
- 低偏光依存性です。
- マスタ回折格子はホログラフィック露光法とイオンビームエッチング法により格子溝にブレーズ加工するため，特定の波長域で高効率です。
- 独自のレプリカ技術により安定した品質で製品を提供します。
- ご要望に応じて仕様のカスタマイズが可能です。
用途例
小型分光器，ハイパースペクトルカメラ，膜厚計，ラマン分光器，OCT

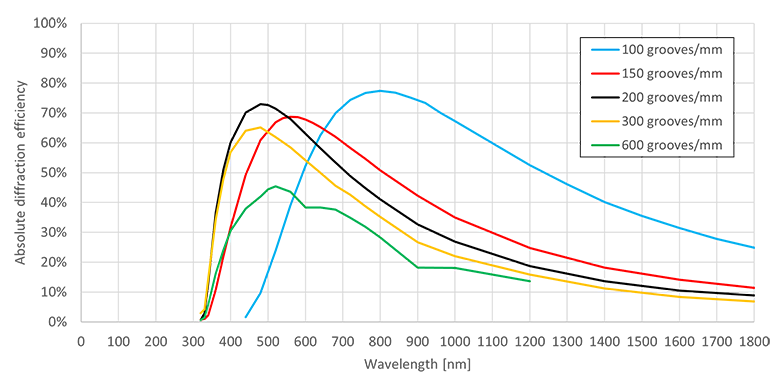

回折効率（+1次光，0°入射，無偏光にて）
※一例であり，保証値ではありません。
標準品仕様
| 溝本数 [本/mm] |
コード番号 | 公称ブレーズ波長 [nm] |
|---|---|---|
| 100 | TG010-080-301 | 800 |
| 150 | TG015-060-301 | 600 |
| 200 | TG020-050-301 | 500 |
| 300 | TG030-050-301 | 500 |
| 600 | TG060-050-301 | 500 |
| 種別 | 等間隔直線溝レプリカ回折格子 |
|---|---|
| ブランク材質 | BAK4相当品 |
| 外形寸法（mm） |  |
| 有効領域（mm） （回折格子面，入射面において） |
外形の周囲2mmを除く全面 |
| 溝本数許容差 | ±0.5本/mm |
| キズ | 80-50（MIL-O-13830A準拠） |
| 回折格子面コーティング | なし |
| 入射面ARコーティング | あり（MgF2単層膜） |
- 格子溝は樹脂にて形成されています。
- 外観及び仕様は改良のため，予告なく変更することがあります。
- 公称ブレーズ波長は0°入射，無偏光における最大回折効率（目安）の波長です。最大回折効率の波長を保証するものではありません。
- 回折格子面および入射面への接触は光学特性を著しく劣化させる要因になりますのでお避けください。
- 結露は光学特性を著しく劣化させる要因になりますのでお避けください。

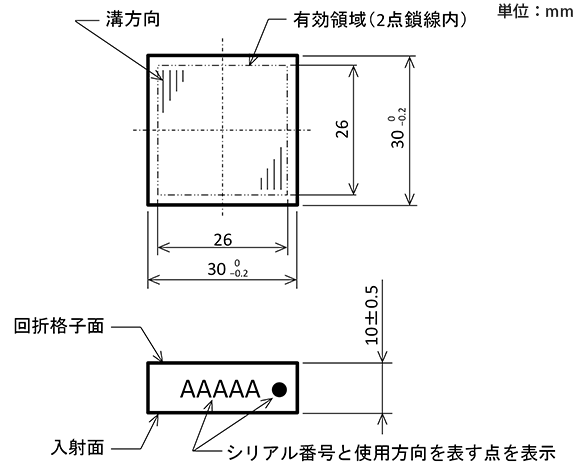

外形図（第三角法にて表示
）

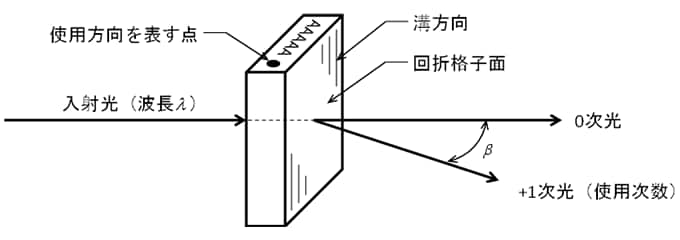

光学配置例
透過型回折格子の回折格子方程式
島津の透過型回折格子は，上図に示すように回折格子の裏面に垂直に光を入射させて使います。
このとき，入射角α=0なので，回折格子方程式は，
sinβ=Nmλ
となります。ここでβは回折角，Nは溝本数，mは回折次数，λは波長です。回折次数mは+1をご使用ください。
