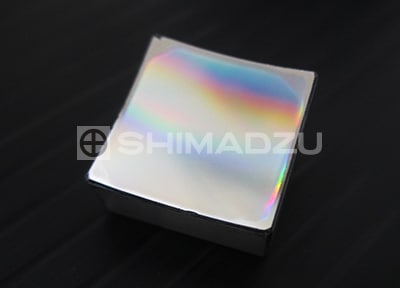

Equally Spaced Straight-groove Small Curvature Diffraction Grating
小型分光器 量産のキーパーツに
焦点距離約25mmと35mmの凹面回折格子は、等間隔直線溝により分光配置の設計自由度が高く、小型分光器のキーパーツとして最適です。コンパクトサイズで持ち運び可能な分光器の他、製品への組込用分光器にも適しています。
特長
- 外形サイズ15mm×15mmの小形凹面回折格子です。焦点距離は約25mmと約35mmをラインアップしています。等間隔直線溝が形成されており、分光配置はローランド円上に自由に設計可能です。分光器の小型化に最適です。
- ホログラフィック露光法により製作されているため、機械刻線回折格子に比べて溝の周期誤差が少なく、低迷光です。また、独自のレプリカ技術により安定した品質で製品を提供します。
- 基板材質、外形寸法、コーティングなどのカスタマイズが可能です。
最終製品用途例
小型分光器、組込用分光器、変位計、色度計など
光学配置例
ローランド円上に入口スリットと出口スリットを配置します。
E0360-01
モノクロメーターとポリクロメーターのどちらにも使えます。
小形凹面回折格子 全製品の光学配置は、標準品リストより確認できます。
モノクロメーター光学配置例
E0360-01

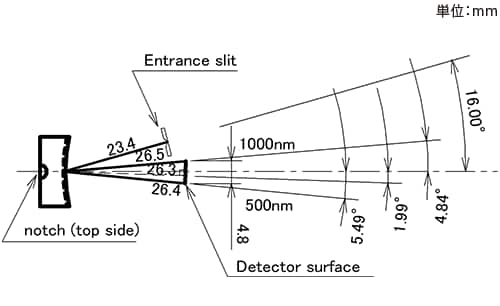

ポリクロメーター光学配置例
E0360-01
標準品リスト・仕様
| コード番号 | 波長範囲 (nm) |
溝本数 (本/mm) |
公称ブレーズ 波長(nm) |
相対回折効率 下限(%) |
公称曲率半径 (ｍm) |
光学配置 |
|---|---|---|---|---|---|---|
| E0360-01 | 500-1000 | 360 | HG（680） | 25 | 25.4 | |
| E0360-02 | 400-900 | HG（550） | 25 | 35.0 | ||
| E0360-03 | 400-900 | 600 | 50 | 35.0 | ||
| E0360-04 | 600-1100 | 800 | 50 | 35.0 |
仕様
| 種別 | 等間隔直線溝レプリカ回折格子 |
|---|---|
| ブランク材質 | ソーダガラス |
| 外形寸法（mm） | 15±0.2(W)×15±0.2(H) |
| 中心厚（mm） | 5±0.5(T) |
| 有効領域（mm） | Φ10 |
| コーティング | Aℓ（アルミニウム） |
| キズ | 80-50（MIL-O-13830A準拠） |
- ●格子溝は樹脂にて形成されています。
- ●公称ブレーズ波長（公称最大効率波長）は設計マウントにおける最大回折効率（目安）の波長です。最大回折効率の波長を保証するものではありません。イオンビームエッチング法によりブレーズ加工されています。ブレーズ波長が（）で表されているものはノンブレーズ（ホログラフィック回折格子）を表します。
- ●相対回折効率下限は公称ブレーズ波長における回折効率です。
- ●特定の光学系配置（2K=35deg）で回折効率を検査します。
- ●公称曲率半径は設計値であり保証値ではありません。
- ●RoHS指令（10物質）対応品
- ●外観及び仕様は改良のため、予告なく変更することがあります。
外形図
