Polka-Dot Beamsplitters

ポルカドットビームスプリッタ

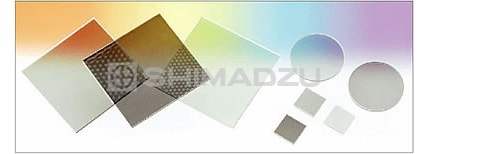

ポルカドットビームスプリッタとは、ガラス基板に水玉模様のアルミコーティングを施したビームスプリッタです。入射光をコーティング部分で反射し、未コーティング部分では透過します。このような原理で光量分割を行うため、誘電体タイプのビームスプリッタとは異なり、入射角度による光量分割比の変化は殆ど生じません。また、基板材質に合成石英を採用することにより、紫外域から赤外域までの幅広い波長範囲で使用可能です。

詳しい使用例はこちらをご参照ください。

特長

  1. 広帯域(紫外域から赤外域まで対応)
  2. 少ない入射角依存性
  3. 標準タイプ(~ 2200nm)とハイグレードタイプ(~ 3200nm)をラインナップ
  4. RoHS指令 適合品
    • ※RoHS指令:EUにおける水銀、カドミウム、鉛、6価クロム、PBBおよびPBDEの使用を禁止する規制(EU指令2002/95/EC)

製品リスト・コード番号表

外形[mm] 公称光量比
T50/R50 T70/R30 T30/R70
タイプ 標準 ハイグレード 標準 ハイグレード 標準 ハイグレード
φ12.7×1.5 T50-05R T50-05R-S T70-05R T70-05R-S T30-05R T30-05R-S
φ25.4×1.5 T50-10R T50-10R-S T70-10R T70-10R-S T30-10R T30-10R-S
φ38.0×1.5 T50-15R T50-15R-S T70-15R T70-15R-S T30-15R T30-15R-S
φ50.8×1.5 T50-20R T50-20R-S T70-20R T70-20R-S T30-20R T30-20R-S
12.7×12.7×1.5 T50-05S T50-05S-S T70-05S T70-05S-S T30-05S T30-05S-S
25.4×25.4×1.5 T50-10S T50-10S-S T70-10S T70-10S-S T30-10S T30-10S-S
38.0×38.0×1.5 T50-15S T50-15S-S T70-15S T70-15S-S T30-15S T30-15S-S
50.8×50.8×1.5 T50-20S T50-20S-S T70-20S T70-20S-S T30-20S T30-20S-S
  • ※ 一例として、“T70/R30”は、透過約70%、反射約30%の光量比を表します。詳しい特性は、こちらをご参照ください。
