インライン水分率モニターMMSシリーズInline Moisture Monitor System

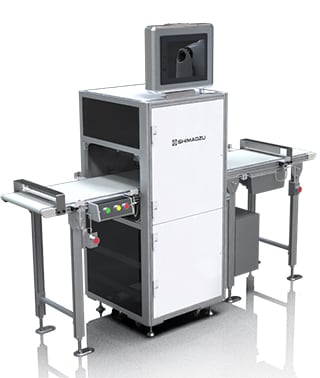

食品向けインライン水分率モニタ MMSシリーズ

※本製品に取り付けスタンドおよびコンベアは含みません

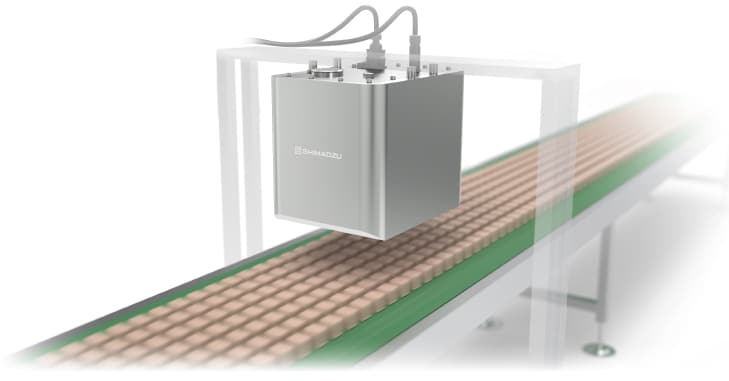

非接触、非破壊でのリアルタイム水分率測定により、生産性向上・省人化・DXに貢献

抜取り検査から、インライン上で高速・精度良く、全数測定・管理への置き換えが可能となります

特長

電磁波により非接触で、厚みのある生地の測定が可能

  • 電磁波方式により非接触・非破壊で全数測定が可能、生産性向上に貢献

リアルタイムモニタリング

  • 抜取り検査では実現できないリアルタイム測定が可能 、省人化に貢献
  • 繰り返し測定精度±0.1%、測定周期0.1秒を実現

製造工程の可視化、水分率の一元管理

  • グラフ表示にて水分率トレンドの確認が可能
  • データサーバ等による水分率記録の一元管理が可能、DXに貢献

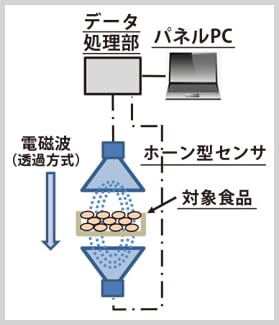

測定方式

測定方式

使用手順

使用手順

測定例

サンプルの種類

材料 中華麵生地
厚さ 10mm
加水水分率※1) 検量線作成:38,40,42%
判定:39,41%

結果 加水水分率に対し±1%以内※2)

加水水分率 電磁波水分率 差分
(電磁波-加水水分率)
39% 38.84% -0.16%
41% 40.84% -0.16%

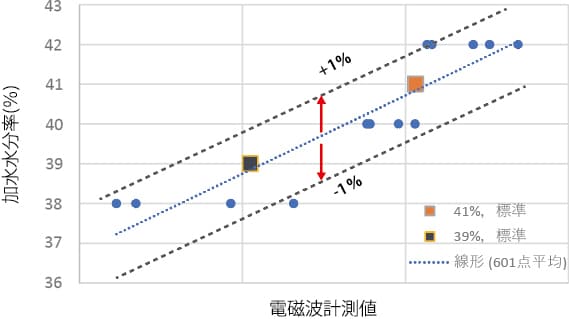

検量線

  • ※1)粉の量に対する加水量の水分率
  • ※2)弊社条件での測定結果であり性能を保証するものではありません

※ 本データは、株式会社ソディック様と共同で取得したものです。



寸法

計測ユニット

計測ユニット

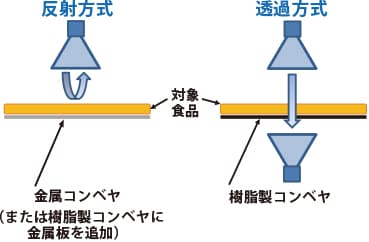

  反射の場合、金属躯体コンベア、金属ベルト等、電磁波を反射させる材料としてください。
透過の場合、金属は電磁波を透過しないため、樹脂等にしてください。

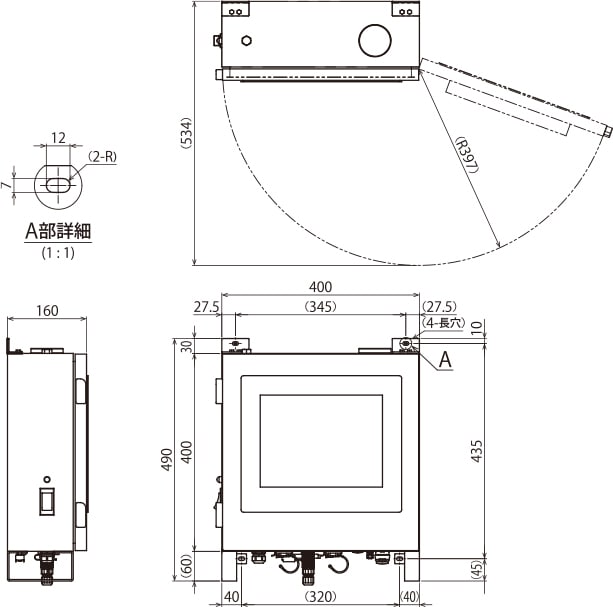

制御ユニット

仕様

  MMS-AR02シリーズ MMS-AT02シリーズ
計測方式 反射 透過
計測
ユニット1
サイズ 340x240x270mm
(突起部除く)
340x240x270mm
(突起部除く)
重量 14kg 14kg
保護等級 IP65
(ケーブル篏合状態にて)
IP65
(ケーブル篏合状態にて)
計測
ユニット2
サイズ 不使用 340x240x270mm
(突起部除く)
重量 11kg
保護等級 IP65
(ケーブル篏合状態にて)
制御
ユニット
サイズ 400×400×160mm(突起部除く)
重量 14.6kg(ACケーブル除く)
保護等級 IP65(ケーブル篏合状態にて)
繰り返し測定精度 ±0.1%以下(静置にて弊社測定法による)
電源仕様 電圧 AC100~240V ±10%(50/60 Hz ±5%)
アース D種接地
外部
インター
フェース
外部入出力信号
※オプション
自動連動測定用入力 3点(DC12~24V)
(例:センサーによるトリガー入力等)
装置稼働状態出力 5点(DC12~24V)
(例:水分率判定、測定中ステータス等)
温度入力 2点(4~20mA)
LAN LANポート 1点
USB TYPE-A USB3.0 1点
使用環境 温度 15~50℃
湿度 20~80%RH(結露無き事)
