SX(SD)シリーズシマクロイドギヤポンプは、ギヤポンプの生命である内部歯車に、シマクロイドギヤを用いております。
シマクロイドギヤは従来の歯車解析法と異なる全く新しい理論によって、とくにポンプ用歯車として開発した一点連続接触歯車です。かみ合い点がつねに一点となることから、インボリュート歯車のような歯面のスベリや液の閉じこみがないという特徴を持っています。SXシリーズは汎用目的に開発したポンプで、標準在庫があります。この他にお客様のあらゆる仕様に対応する為、シマクロイドギヤを用いた特殊対応の受注生産品SDシリーズがあります。SDシリーズの詳細については、お手数ですが、弊社までお問い合わせ下さい。
歯形の比較
特徴
- ギヤ歯面にすべりが生じない為、ギヤ材質にオーステナイト系ステンレス鋼を採用することができます。
- 脈動を嫌う仕様に適しています。
- 高速回転が可能な為、小さなポンプでより多くの吐出量が確保できます。さらに、コンパクトな設計により従来のポンプと比較して、約25%の小形計量(当社比)を実現しました。
- 簡単なポンプ構造なので、メンテナンスが容易にできます。
- すべてのポンプに保温(または冷却)用のジャケットが装備されています。
- 軸封はシングルメカニカルシールを標準としていますが、他にも仕様に応じた3種類の軸封を選ぶことができます。
用途
- 合成繊維、樹脂関係
アクリル、ビスコース、アセテート、フィルム原液、PVC、酢酸ビニール、スチレン(RDM)、不飽和ポリエステル、人造皮革、炭化水素、炭素繊維etc. - 食品関係
糖蜜、キャンディー、水飴etc.
主な仕様
| 吸入圧力（MpaGまたはkgf/cm2G） | -0.1 to 1 MPaG (full vacuum to 10 kgf/cm2G) |
|---|---|
| 吐出圧力（MpaGまたはkgf/cm2G） | 2 MPaG (20 kgf/cm2G) Max. 2.5 MPaG (25 kgf/cm2G) |
| 吐出量 | 2 to 300L/min |
| 粘度 | 0.03 to 1000Pa·S (0.3 to 10000 poise) |
| 温度 | 0 to 100°C |
| ジャケット圧力 | 0.5 MPaG (5 kgf/cm2G) |
ポンプ型式一覧
| 形式 | 吸入フランジ | 吐出フランジ |
|---|---|---|
| SX50 | SAE SPLIT FLANGE 50A | SAE SPLIT FLANGE 50A |
| SX100 | SAE SPLIT FLANGE 65A | SAE APLIT FLANGE 65A |
| SX250 | JIS20K, 80A, F.F | JIS20K, 80A, F.F |
| SX400 | JIS20K, 100A, F.F | JIS20K, 100A, F.F |
| SX630 | JIS20K, 125A, F.F | JIS20K, 125A, F.F |
| SX1000 | JIS20K, 150A, F.F | JIS20K, 150A, F.F |
詳細やSDシリーズについてはこちらよりお問合せ下さい。

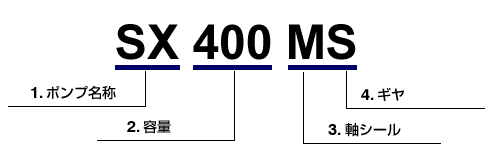

形式
| 2.容量 | 50: 50 cm3/rev 100: 100 cm3/rev 250: 250 cm3/rev |
400: 400cm3/rev 630: 630 cm3/rev 1000: 1,000 cm3/rev |
|---|---|---|
| 3.軸封 | M: Single Mechanical Seal G: Gland Packing Seal |
L: Labyrinth Seal W:Double Mechanical Seal |
| 4.ベアリング | S: Special Steel | A: AI-SN Alloy Steel |
軸封

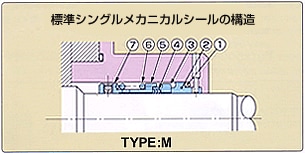

標準シングルメカニカルシールの構造
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| 部品 名称 |
Ｏ－リング | 固定環 | 回転環 | Vパッキン | パッキン押え | スプリング | カラー |

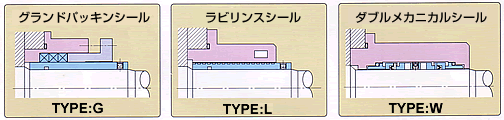

この他に3種類の軸封を選ぶことが可能です。仕様条件にマッチした最適な軸封を選定いたします。
いずれの軸封もシャフトは共通となっていますので、シール部材とスタフィングボックスの取替のみで、軸封構造を換えることが可能です。
