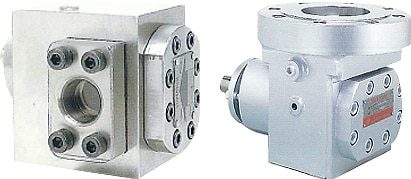

島津SKシリーズは当社の豊かな経験と高度な技術をもとに開発したきわめて効率の高いケミカル用小形ギヤポンプです。あらゆる厳しい条件下のプロセス液、ポリマーなどの液体移送に最適のポンプです。低粘度から高粘度の広範囲な液移送を可能とし、また高真空や高温などの条件にも対応できます。
特徴
- 材質はステンレス製で耐食性に優れています。
- 精密なクリアランスを確保しているので液量の再現性があります。
- SKタイプとSKJタイプは本体を除いた、ギヤ、ベアリング、及び軸封はすべて同一寸法の共通部品です。
- SKJVタイプは高粘度液送り用に吸入ポートを大口径としています。
- SKJ、SKJVタイプの本体は加熱ジャケットで、蒸気、熱媒油による加熱が可能です。
用途
- エチレングリコール、シリコン油、ワニス、グリセリン、パラフィン、油性インキ、ワックス、エポキシ樹脂、ポリプロピレン、ポリウレタン、スパンデックス、ポリイミド、添加剤、各種ポリマー試験設備 等

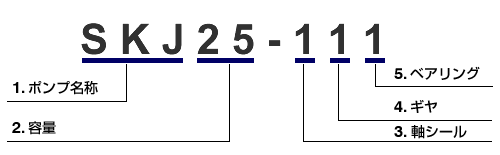

形式
| 1.ポンプ名称 | SK:SKシリーズ形 ジャケット無し |
SKJ:SKJシリーズ形 ジャケット付 |
SKJV:SKJVシリーズ形 ジャケット付 |
|---|---|---|---|
| 2.容量 | 1: 1 cm3/rev | 12: 12 cm3/rev | 12: 12 cm3/rev |
| 3: 3 cm3/rev | 25: 25 cm3/rev | 25: 25 cm3/rev | |
| 5: 4.7 cm3/rev 50: 50 cm3/rev | 50: 50 cm3/rev | ||
| 100: 100 cm3/rev | |||
| 3.軸シール | 1: シングル形・カーボン＆セラミック, 2: Dダブル形・カーボン＆セラミック, G：グランドパッキン | ||
| 4.ギヤ | 1:SUS440OC 2:SACM645 3:合金工具鋼 | ||
| 5.ベアリング | 1: カーボン 2: 合金工具鋼 3: セラミック | ||
軸封
軸封は、シングルメカニカルシール、ダブルメカニカルシールおよびグランドパッキンの3種類を選択可能です。ご仕様の条件に最適な構造を選定します。
いずれの構造も軸封部のみの取替えで他の構造に変更できます。
各部スキマより軸封部に流れ込んだ液はポンプの吸入側に戻す構造となっており、軸封部の圧力はほとんどポンプ吸入圧と同圧となります。
シングル(インターナル)メカニカルシール
送液自身で回転部が潤滑され外部への液洩れを封止するものです。
- シール部の耐熱温度：Max.320℃
- 許容吸入圧力：0～1.5MPaG
このタイプを標準としています。
ダブル・メカニカルシール
軸封部への送液の進入を封止すると同時に、シール回転部を潤滑するシール液の外部への洩れを封止するもので、とくに次のような場合にこのダブル・メカニカルシールを使用します。
- 真空容器からの引き抜きで空気の混入が許されない場合
- 引火性・有毒性があり、外部に洩れが許されない場合
- 固化し易い液(温度・空気又は反応による) ダブル・メカニカルシールの場合は、軸封部にシール液を封入して使用します。
ただし、この場合はシールポットが必要となります。
- シール部の耐熱温度：Max.320℃
- 許容吸入圧力：0～1.5MPaG
グランドパッキン
高粘性の液などメカニカルシールが使用不可能液に用います。
- シール部の耐熱温度：Max.320℃
- 許容吸入圧力：0～1.5MPaG
