非腐食性液送ポンプ
従来低騒音、低脈動で定評を得ていたシマクロイド歯車による液送ポンプを低コスト＆高パフォーマンス化。
低コストで、短納期対応可能です。オイルガス・バイオディーゼル・石油化学業界等、腐食性のない液体を移送する用途において採用されています。 産業機械の潤滑油の移送をはじめ今お使いのポンプ設備にて性能限界でお困りの方（粘度・騒音・圧力…）一度ご相談下さい。
特徴
- 小型・軽量(従来比 体積比 20％減/重量比 最大 20％減)
- 低脈動/高効率/低騒音(シマクロイドギヤ特性)
- 芯出し不要(ポンプと電動機-フランジマウントによる一体構造)
- 液流れ方向の変更が容易(ポンプの組替と電動機の結線変更が不要)
- 最大使用圧力(出入口差圧)を現状の0.8MPaから1.4MPaまで能力向上
- 容積効率と機械効率を従来品より向上し、動力消費量を削減
- ポンプから液面までの吸上げ高さが1m以内なら配管内の空気抜きは不要
- 高性能軸受けを採用したことで起動前注油等の初期潤滑が不要
材質・構造
- 本体：FCD400
- ギアシャフト：S45C
- 軸封：オイルシール
- 安全弁一体型
使用範囲
- ポンプ容量：30～400 cm2/rev
- 吐出圧力：～1.4MPa
- フランジ規格：JIS10KFF
- 粘度範囲：5～2,000 mm2/s
- 最大許容温度：～120℃

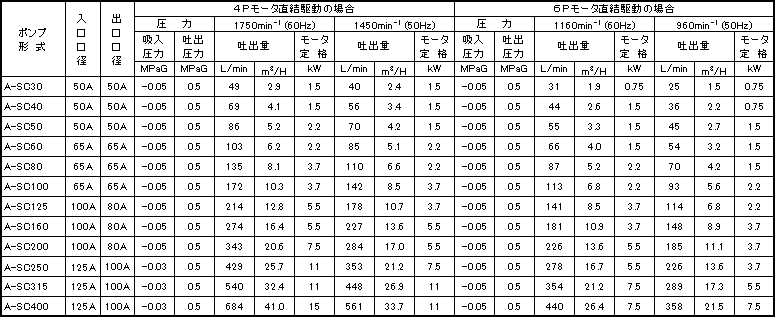

仕様一覧
（吐出圧力: 0.5 MPaG, タービン油VG56, 約28℃, 100 mm2/s）
| 備考 | ： | 1. | モータ定格は液粘度100mm2/sにおける安全弁全量バイパス時の場合を示します。 吐出圧力や液粘度が高い場合はモータ定格も異なりますので、当社にご照会ください。 |
| 2. | 回転数の選択は、液粘度が500mm2/s以下の時は4Pモータ、500mm2/s以上の時は6Pモータをご使用ください。 | ||
| 3. | 1,000mm2/s以上の粘度の場合でも回転速度を下げる事で使用可能ですので、当社にご照会ください。 |

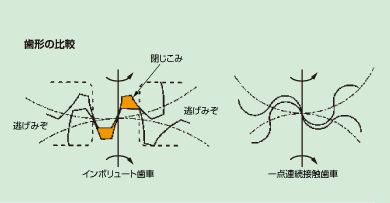

シマクロイドギヤとは

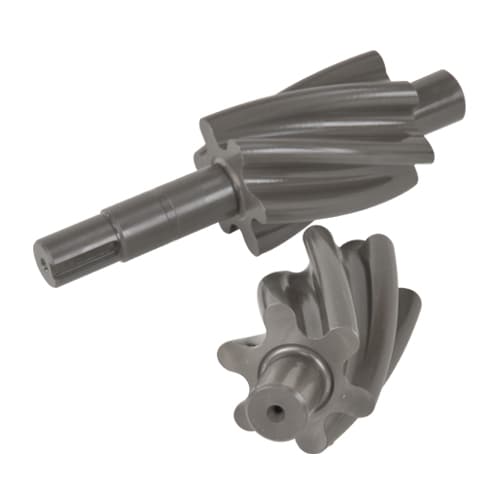

A-SCシリーズは、ギヤポンプの生命である内部歯車に、シマクロイドギヤを用いております。シマクロイドギヤは従来の歯車解析法と異なる全く新しい理論によって、とくにポンプ用歯車として開発して一点連続接触歯車です。かみ合い点がつねに一点となることから、インポリュート歯車のような歯面のスベリや液の閉じこみがないという特徴を持っています。
A-SC SERIESギャラリー

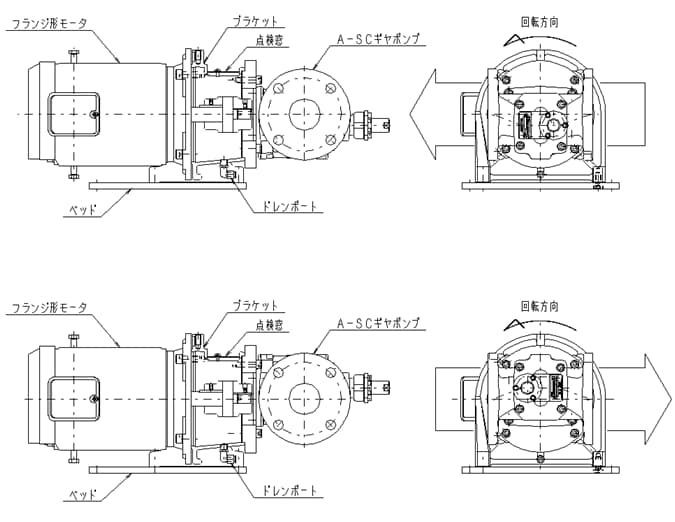

液流れ方向切り替え可能

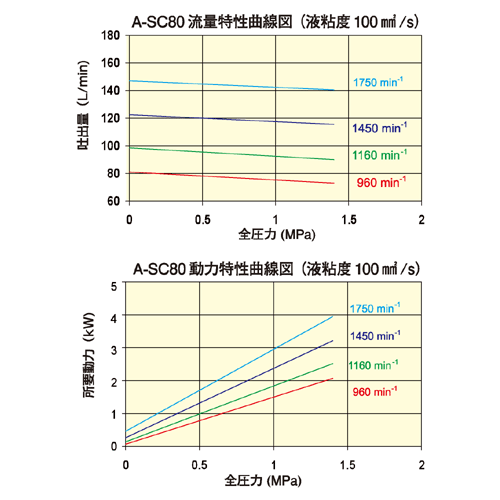

パフォーマンスカーブ
