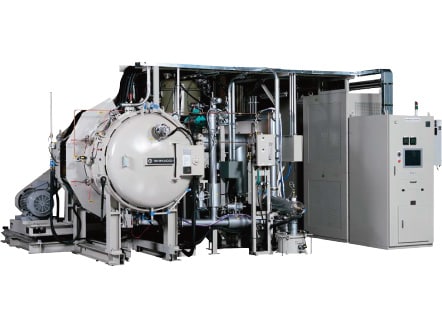

横型真空加圧焼結急速冷却炉 PHSG

横型真空加圧焼結急速冷却炉 PHSG

特長

  1. 急速冷却に特化
    炉内に大型ファンと水冷クーラーを搭載し、高圧ガス下でファンを回転し、高温からの急速冷却が可能です。
    処理のサイクルタイムの短縮が可能で生産性の向上に寄与致します。
  2. 脱ガス・脱脂・焼結の連続処理が可能
    炉内にタイトボックスが設けており、脱脂時のバインダベーパは炉壁や断熱層に付着・汚染することなく、炉外に排出されます。

適用

  • 超硬合金
    脱脂・脱ガス・焼結処理・急速冷却の連続処理。
  • 各種金属
    脱脂・脱ガス・焼結処理・急速冷却の連続処理。



PHSGシリーズの仕様参考例

形式 model PHSGgr20/20/50 PHSGgr30/30/125
炉内有効寸法(mm)
幅×高さ×奥行
200×200×500 300×300×1250
最高温度(℃) 1600
処理量(kgグロス) 50 260
到達圧力(Pa) 7×10-1
最高冷却ガス圧 0.5MPa
設備電力(kVA) 150 200
使用ガス N2,Ar,(H2)
