回折格子(Gratings:グレーティング)等間隔直線溝トロイダル回折格子

仕様

コード番号 E0600-01TR
種別 等間隔直線溝レプリカ回折格子 ※1
ブランク材質 ソーダガラス
外形寸法 20±0.2(W)×25±0.2(H)(mm)
中心厚 3±0.5(T)(mm)
有効領域 外形の周囲2mmを除く全面
中心部溝本数 600±2本/mm
公称ブレーズ波長 ※2 340nm
相対回折効率 50%以上(波長340nm、入射角24°において)
コーティング Aℓ(アルミニウム)
キズ 80-50(MIL-O-13830A準拠)
  • ※1:格子溝が樹脂にて形成されています。
  • ※2:ブレーズ波長は、設計値であり保証値ではありません。
  • 結露は光学特性を著しく劣化させる要因になりますのでお避けください。
  • 外観及び仕様は改良のため、予告なく変更することがあります。

外形図

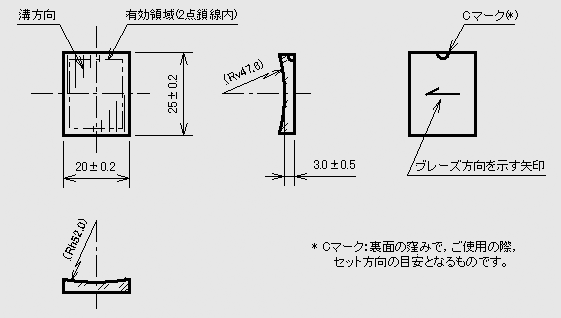

(単位:mm)外形図

光学配置

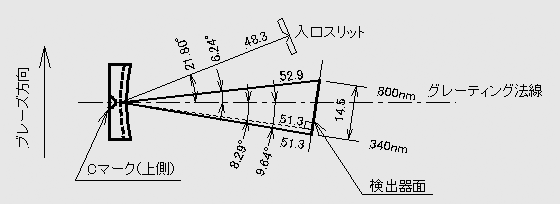

光学系配置例(ポリクロメータ)光学系配置例(ポリクロメータ)

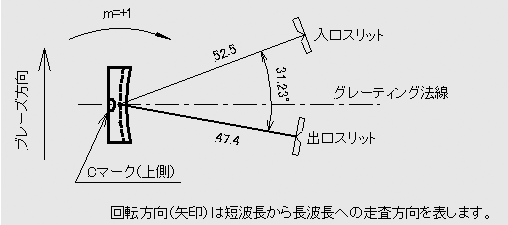

光学系配置例(モノクロメータ)光学系配置例(モノクロメータ)
