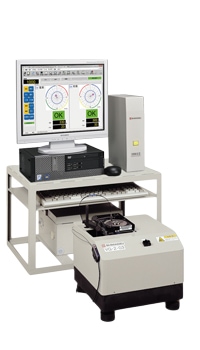

VG2/VT2シリーズ （2面釣合い試験機）
※計測装置はGⅡ形 (マウス式)・TⅡ形 (タッチパネル式)からお選びいただけます。
小型セルフ駆動ワーク，中空軸ワークの2面アンバランス測定に最適です。
島津動釣合試験機VG2/VT2シリーズはビデオヘッドASSY、ハードディスクドライブASSY、ポリゴンミラーASSYなど小型セルフ駆動ワークのアンバランス測定に最適な動釣合試験機です。また，タイヤなど中空軸ワークの2面測定にも最適です。
特長
- 測定機構はすべて作業面よりも下にあり、ワークの脱着が非常に簡単です。
- アダプタを変更することによりいろいろな種類のワークを測定することができます。
- アダプタ取り付け誤差を電気的に補償できます。
- ワークの自動脱着装置も取り付けることができます。（オプション）
- ワーク重量 数10g～50kgまでをシリーズ化。
製品検索
各種条件を入力して、最適な島津バランシングマシン製品を絞り込むことが出来ます。
仕様
セルフ駆動
| 形式 | VG(T)2-03NⅡ形 セルフ駆動 |
VG(T)2-3NⅡ形 セルフ駆動 |
VG(T)2-10NⅡ形 セルフ駆動 |
|---|---|---|---|
| 試験体最大重量(kg) | 0.3 | 3 | 10 |
| 試験体最大直径(mm) | 80 | 200 | 300 |
| 試験速度（注1）（rpm） | - | - | - |
| 駆動電動機(kW) | - | - | - |
| 機械本体重量（kg） | 50 | 300 | 300 |
| 電源 | - | - | - |
標準駆動(1)
| 形式 | VG(T)2-03NⅡ形 | VG(T)2-3NⅡ形 | VG(T)2-10NⅡ形 |
|---|---|---|---|
| 試験体最大重量(kg) | 0.3 | 3 | 10 |
| 試験体最大直径(mm) | 80 | 200 | 300 |
| 試験速度（注1）（rpm） | 2600 | 2000 | 1260 |
| 駆動電動機(kW) | 0.06 | 0.4 | 1.5 |
| 機械本体重量（kg） | 50 | 300 | 300 |
| 電源 | 三相 100V 15A 1.5KVA | 三相 200V 10A 3.5KVA | 三相 200V 20A 7KVA |
標準駆動(2)
| 形式 | VG(T)2-30NⅡ形 | VG(T)2-50NⅡ形 |
|---|---|---|
| 試験体最大重量(kg) | 30 | 50 |
| 試験体最大直径(mm) | 500 | 600 |
| 試験速度（注1）（rpm） | 1000 | 600 |
| 駆動電動機(kW) | 2.2 | 3.7 |
| 機械本体重量（kg） | 700 | 700 |
| 電源 | 三相 200V 30A 10KVA | 三相 200V 50A 18KVA |
(注1) セルフ駆動の試験速度は試験体によって異なります。
※外観および仕様は、改良のため予告なく変更することがあります。
