2. 回折格子の波長分解能、効率

2つの近接した波長λとλ＋Δλの2 本のスペクトル線があるとき、どのくらい小さいΔλまでを2本のスペクトルとして区別できるか、という能力を表わすものが分解能です。一般に、回折格子（Gratings：グレーティング）の回折光は回折限界で定義される有限の幅をもっています。レーリーの基準（Rayleigh criterion）によれば、図2のように波長λのスペクトルの第1 極小値の位置に波長λ＋Δλのスペクトルの最大値がくるときを分解できる限界と定義しています。このときの分解能λ/Δλは、回折格子の幅をW とすると、

 (6)

で表わされます。ここでN ×W は回折格子の溝の総本数を意味します。
しかし実際に回折格子を他の光学素子と併用する場合、たとえば分光器に組み込んで使用する場合などは、他の光学素子（レンズやミラー等）の収差や不完全さ、あるいは光源やスリットの大きさのため、スペクトル線はさらに広がります。このため、分解できるスペクトルの波長差Δλは大きくなるので、一般に光学系の分解能は（6）式で表わされる回折格子単体の分解能より悪くなります。

（2）式のグレーティング方程式からもわかるように、波長λの光が回折格子に入射すると、m の値によっていろいろな角度に回折します。ここでm は整数のため回折角β は飛び飛びの値をとります。このため、図3 のように広い波長範囲の光が回折格子に入射すると、隣り合う次数のスペクトルが一部重なり合う現象が起こります。
ここで重ならない領域を回折格子の自由スペクトル領域（free spectral range）と呼びます。m次光で波長λ₁からλ₂までの光を使用する場合、以下の条件を満足すればスペクトルの重なりを防ぐことができます。

 (7)

たとえば、＋1次光で350nmから長波長域側を使用する場合は、700nmまでがスペクトルが重なりあうことなく分光できます。このとき、350nmから700nmの波長域が自由スペクトル領域となります。また、＋2次光を使用する場合は、350nmから525nmが自由スペクトル領域となります。ただし、グレーティング方程式の項でも触れたように、長波長側の波長λ₂、ここでは700nmの光が回折光として得られる溝本数を選ぶ必要があります。
使用する波長域が自由スペクトル領域を越える場合は、重なる領域において使用する次数以外のスペクトルを除去する必要があります。たとえば、＋1次光で350nmから800nmまでの領域を使用する場合、700nm以上の領域では、重なり合う350nmから400nmの2 次光を除去する、つまり400nm以下をカットするフィルタを使用します。あるいは、検出器の切り替えによって防ぐ方法もあります。

回折効率

回折効率は、入射光のエネルギーのうち、回折光としてどの程度のエネルギーを取り出せるかを示す値です。
一般に回折効率の表わし方は、絶対回折効率と相対回折効率の2 通りあります。絶対回折効率とは、入射光強度に対するある次数の回折光強度比であり、相対回折効率とは、絶対回折効率をコーティング材質の反射率で割った値です。当社では、回折効率として相対回折効率を採用しています。カタログの相対回折効率として平面回折格子は λ_B（Litt）、凹面回折格子はλ_Bの値を記載しています。

偏光別回折効率

回折格子は一方向に溝が刻まれた構造をしているために、入射光の偏光状態により回折効率に顕著な違いが現れることがあります。
回折格子の溝方向と電場ベクトルの振動方向が垂直であるS偏光（TM波）では、回折効率の大きな変動がみられます。また、波長の長い領域で非常に高い回折効率を示すことがあります。
回折格子の溝方向と電場ベクトルの振動方向が平行であるP偏光（TE波）では、S偏光ほどの大きな変動は無く、ブレーズ波長をピークとするなめらかな回折効率曲線となります。

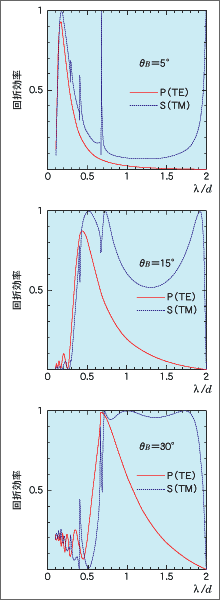

図4 にリトロー配置での、偏光別回折効率の計算結果を示します。横軸は波長λと回折格子周期d の比、λ/d としてあります。
ブレーズ角（正弦波格子では溝深さ）が大きくなるとスカラー理論が成り立たなくなり、回折効率は偏光別に大きく異なった値となります。
