ファイバ結合型高輝度青色ダイレクトダイオードレーザ
BLUE IMPACT™ 100Wタイプ

Fiber-coupled blue direct diode laser

ファイバ結合型高輝度青色ダイレクトダイオードレーザBLUE IMPACT™
BLUE IMPACT™
お問い合わせはこちら

概要 - ドライバー体型モデル -

BLUE IMPACT™の特徴

弊社の所有する精密調整技術を駆使し、多数の青色レーザを光ファイバにカップリングさせ、高出力を実現したレーザです。

・ファイバコア径100 µm
・100 Wの高出力を実現

青色レーザの応用

<加工>
銅、金のような難加工材への光の吸収率が非常に高い。

応用例
用途:3Dプリンタ・コーディング、レーザハンダ
・3Dプリンタ
・コーティング/クラッディング
・アニーリング
・マイクロウェルディング
・シート素材切断・切り抜き
・ソルダーリング/ブレージング
・マーキング
・蛍光体励起光源

ドライバの仕様

・光出力(LD電流)調整機能を搭載
・デジタル変調対応(〜10 kHz)
・LD部温度モニタリング可能

外形図

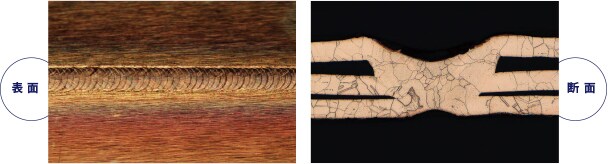

加工例 銅板30 µmの重ね溶接

銅、金をはじめ金属への高い吸収率を活かした微細加工

従来のファイバレーザやCO2レーザに比べて、ブルー光はほとんどの金属で吸収率が高く、特に赤外レーザでは加工が難しかった金や銅に対して、高品質・高効率・低消費電力な加工が可能になります。
最小限の熱量で加工ができるため、周囲への影響を抑えた熱変性領域の小さい高品質加工が可能です。

金属の光吸収特性とレーザ波長

仕様

項目 仕様
波長 450 nm
出力 100 W
スペクトル幅 <12 nm
光ファイバ タイプ マルチモード
コネクタ D-80 or QBH
コア径 100 µm
NA 0.2
長さ 5 m
冷却方式 水冷 1)
使用温度範囲 15〜35 ℃
最大変調周波数 10 kHz

1)水冷循環装置は付属しません。

外形図

寸法::レーザユニット部 H220.5×W482×D597 mm(ファイバ除く)
    電源部 H131.5×W482×D397 mm
重量:レーザユニット部 44 kg 電源部(コード含む) 13 kg

外形図

取扱上の注意

  • 本装置はクラス 4に分類されるレーザ製品です。
  • 本製品は、機器組込用途向けレーザ製品(製造業者へ販売されるレーザ製品)ですので、最終製品として JIS C 6802:2014 で規定される要件(シャッタやインターロック等の具備)を満たしておりません。お取り扱いには十分ご注意下さい。
  • 本装置をご使用に際しては、JIS C 6802:2014(レーザ製品の放射安全基準)に記載されております安全対策を実施して下さい。



※外観および仕様は改良のため、予告なく変更することがあります。
