油回転真空ポンプエコロジー真空ポンプ

  • 必要な圧力に応じて周波数を可変することにより、電力消費量を最大65%以上削減可能です。(当社比)
  • 真空レベル・消費電力をリアルタイムにモニタ可能です。
  • 基本タイプのE型のほかに、差圧式油水分離機を内蔵したW型、バイオオイルで作動できるB型の3機種があります。

Smart3

SMC-362形 E 排気速度(60Hz/50Hz)360L/min、到達圧力 6.7×10-2Pa
W 排気速度(60Hz/50Hz)360L/min、到達圧力 6.7×10-2~300Pa
B 排気速度(60Hz/50Hz)360L/min、到達圧力 3.0Pa
SMC-1302形 E 排気速度(60Hz/50Hz)1300L/min、到達圧力 6.7×10-2Pa
W 排気速度(60Hz/50Hz)1300L/min、到達圧力 6.7×10-2~300Pa
B 排気速度(60Hz/50Hz)1300L/min、到達圧力 3.0Pa

仕様

項目 SMC-362 SMC-1302
E W B E W B
1. 実排気速度(大気圧,60Hzにて)l/min 360 1300
2. 到達圧力Pa 6.7×10−2 6.7×10−2
~300※1
3.0 6.7×10−2 6.7×10−2
~300※1
3.0
3. 連続運転時の圧力Pa 2×103 2×103
4. 大気圧から連続運転時の圧力
  (第3項)までの許容排気時間
1時間以内 30分以内
5. 圧力制御範囲Pa※2 1~2×103 1~2×103
6. 周波数設定範囲Hz 6~60
7. ポンプの許容排気口圧力kPaG 20以下
8. 油の逆流防止機構 不慮停止(停電など)対策の為、16時間程度保持の油逆流防止機構付
(完全防止の為には、別途逆流防止弁を設けるか、大気に開放してください。)
9. 吸入ガスの種類 空気等の一般ガス
10. 吸入ガスの温度範囲 −10~50
11. 使用雰囲気温度範囲 5~35
12. ポンプ油量l 0.8 2.8 0.8 2.8~3.3 4.8~5.3 2.8~3.3
13. 電源 φ3, AC200V, 50/60Hz
14. 容量 0.88kW 2.4kW
15. 吸気口 KF25 KF40
16. 排気口 KF25 R2
17. 重量(kg) 56 68 56 132 144 132

※1 W型はオイルの循環流量(使用状況に応じ調整可能)により到達圧力が変ります。
※2 真空レべル単位Ptは、Pa相当値です。但し、校正された値では有りません。

外形図

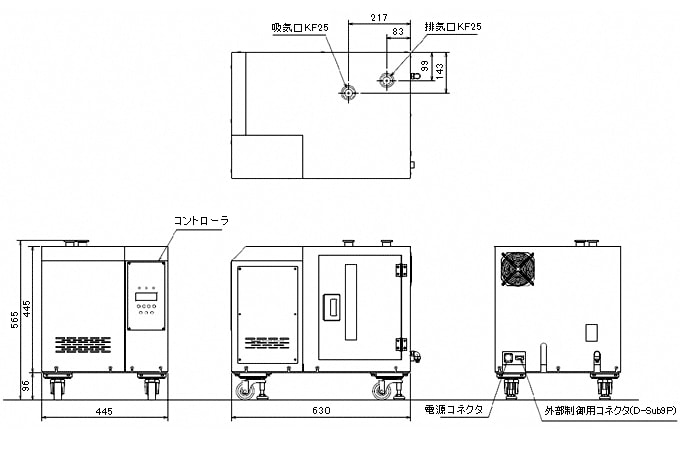

SMC-362

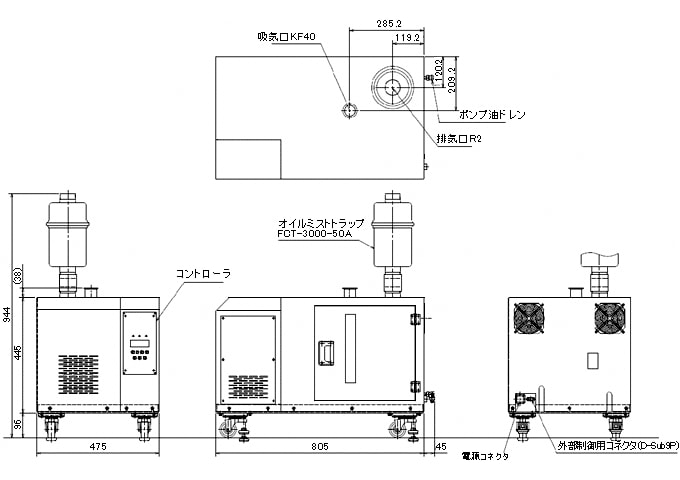

SMC-1302
